Infrastructure régulatrice avancée futée RS485 au collecteur de LoRaWAN à télécommande

RS485 au collecteur de LoRaWAN pour accomplir la collecte de données point par point pour des occasions de communication d'IoT

• Brève introduction

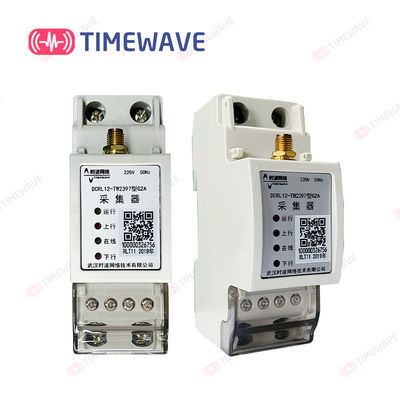

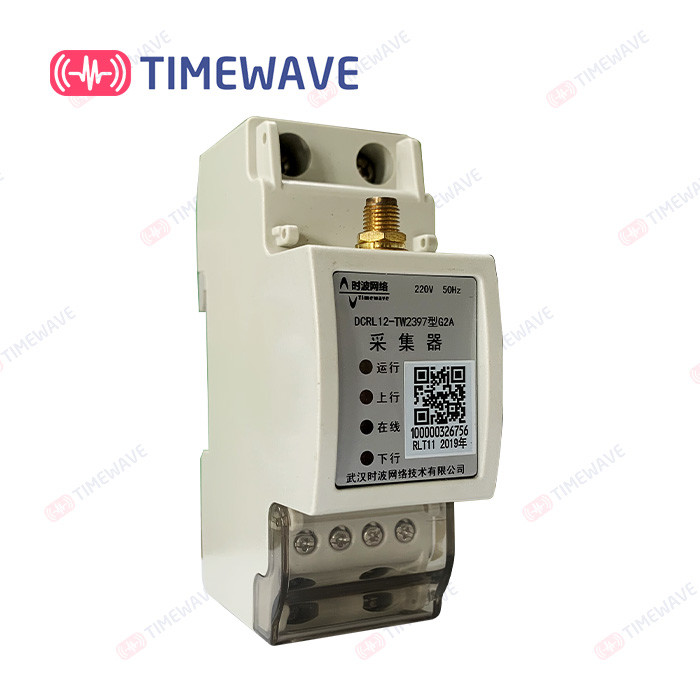

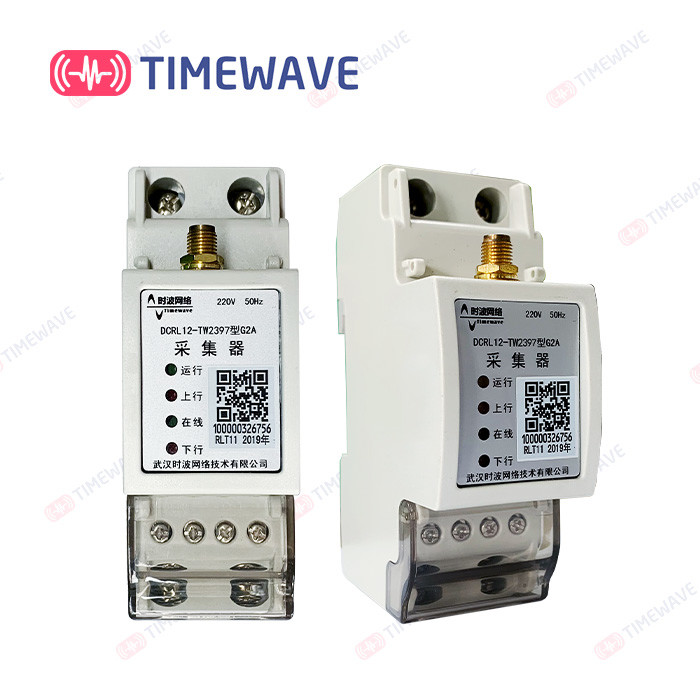

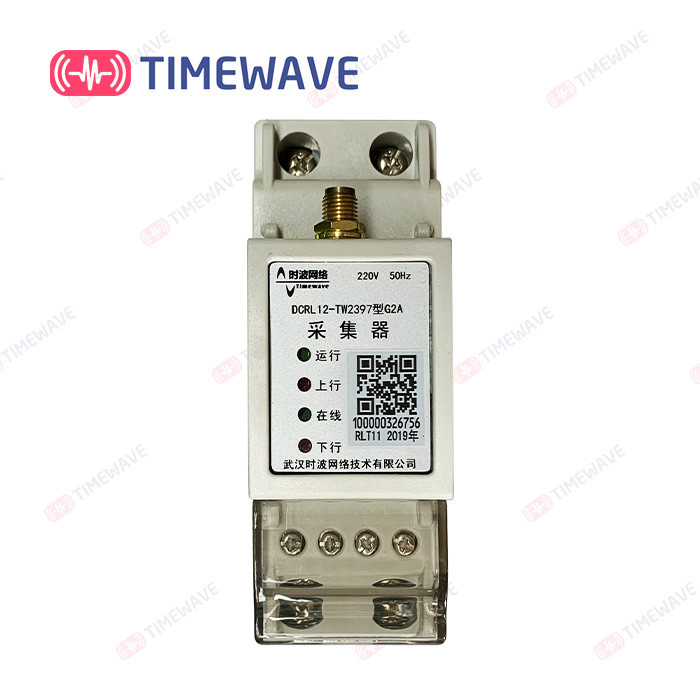

1. DCRL12-RDK150 G2A 485 au collecteur de LoRaWAN (liaison montante LoRaWAN, liaison descendante 485) basé sur le bord calculant est un produit particulièrement développé pour des occasions de communication d'IoT. Le produit est compatible avec les standards de l'industrie RS485 (protocole de DL/T645, de CJ/T188, de MODBUS). Le produit est conçu selon le concept des normes industrielles de contrôle, avec la communication économiseuse d'énergie et d'isolement !
2. Le collecteur est simple pour employer. Installez seulement le collecteur dans le secteur que le signal de passage de LoRaWAN peut couvrir. La collecte de données point par point est accomplie par le passage, avec la consommation de puissance faible, la longue durée de vie et la transmission de données bi-directionnelle. Elle fournit une garantie fiable pour la collection précise de données en temps réel. Le collecteur peut automatiquement télécharger des données au passage. Le passage télécharge automatiquement des données à la plate-forme de réseau. Le produit a la structure simple et est facile à maintenir et remplacer. Aucune installation de jonction de câble de communication de liaison montante, facile et rapide.  Elle a les caractéristiques de la capacité anti-parasitage forte, de la longue opération de distance de transmission, à grande vitesse et stable.

• Fonctions principales et caractéristiques

1. Interface de la liaison descendante RS485 (la vitesse baud peut être placée), avec 1-32 terminaux. Liaison montante LoRaWAN.
2. Doubles interfaces RS485. Une manière est de placer l'interface d'entretien localement.
3. Avec l'approvisionnement de courant alternatif miniature, C.A. 220V est directement relié.
4. Appui DL/645, CJ/T188, MODBUS et d'autres protocoles (personnalisables).
5. La technologie informatique de bord est appliquée, et le téléchargement actif régulier et la transmission transparente peuvent être commutés. Tâches téléchargées de données (nombre maximum de tâches de données : 4), l'intervalle entre les données de chargement (0000~9999 minutes) et le fichier des terminaux (seulement les terminaux qui existent dans le dossier peuvent automatiquement télécharger des données) peuvent être placés.
6. Il a la fonction du mode à distance de LoRaWAN et du mode RS485 local pour l'entretien de données.
7. L'isolement de communication, qui applique la technologie brevetée de la société, a les fonctions de l'isolement actif, grève d'anti-foudre, tension anti-brouillage et à hauteur anti, et protège effectivement le fonctionnement normal de l'interface RS485 et du collecteur.
8. Les données professionnelles d'interface flux technologie de contrôle automatique. Accordez la priorité au cadre d'instruction publié par le passage de plate-forme.
9. Il est installé avec le rail de guide 2P, avec le petit volume. Installation facile.
10. L'indication de statut de collecteur est riche. Le statut fonctionnant du collecteur peut être déterminé par l'indicateur sur le site.
11. Sauvez automatiquement les paramètres configurés en cas de panne de courant. Récupération automatique une fois mis sous tension.

• Paramètres techniques principaux

1. Paramètres électriques : tension locale : C.A. 220V+- 20% 50Hz. Tension RS485 oisive : C.C 5V. Capacité de chargement RS485 : 32 terminaux RS485 (800 mètres). Puissance de consommation : ≤ 3W, ≤ 5VA de puissance active de puissance apparente ;
2. Paramètres d'optimisation du traitement sans fil : point central de fréquence : 433MHz/470MHz (projet adapté aux besoins du client), norme internationale de LoRaWAN. Technologie de modulation : modulation linéaire de spectre étalé de modulation de fréquence. Largeur de bande : 125kHz/250kHz. Puissance de rf : 20dBm (100mW). Réception de la sensibilité : - 143dBm @ SF12/BW 125KHz ;
3. Représentation de sécurité : tension d'impulsion : 2kV. Tension de tenue fonctionnante : 2kV ;
4. Compatibilité électromagnétique : décharge électrostatique : 4kV. Groupe rapide d'impulsion : (circuit de puissance), 2kV/2kV (circuit de signal).                  Montée subite : 2kV (mode différentiel)
5. Environnement de fonctionnement : la température : - ℃ 20 ℃~+60. Humidité : ≤ 95% d'hygrométrie ;
6. Stockage de données : ≥ de temps de stockage de données 10 ans après panne de courant ;
7. Interface de communication : double interface RS485. Placez le port 2400bps localement. Port de communication de mètre : quatre vitesses baud peuvent être placées (comme : 200bps ; 2400bps ; 4800bps ; 9600bps).

• Schéma fonctionnel de principe et de fonction de collecteur

1. Module d'alimentation d'énergie : module d'alimentation d'énergie de changement efficace d'utilisation pour l'alimentation d'énergie ;
2. Module de communication de LoRa : réalisez l'interaction de données entre le noeud de LoRa et le passage. Choisissez le mode fonctionnant de la classe C dans le protocole standard de LoRaWAN ;
3. Port de établissement local : il a les paramètres d'opération du collecteur de question, et a l'option pour placer quelques paramètres d'opération ;
4. Port de communication de mètre de liaison descendante : permettez la vitesse baud unifiée de communication selon la valeur d'arrangement de vitesse baud du port de liaison descendante dans le collecteur ;
5. Module de commande principale : commandez la réception de données/envoi de trois canaux périodiques. En même temps, les données E2 internes sont stockées/lectures. En même temps, ensemble le statut de l'indicateur selon le statut fonctionnant actuel pour informer le personnel de champ du statut fonctionnant du collecteur.

• Description d'indicateur

1. En ligne : Après que le collecteur soit mis sous tension, le module de communication de LoRa lance automatiquement pour joindre l'action pour accéder au réseau. L'indicateur clignote. Quand le module est avec succès relié au réseau, l'indicateur se tournera vers normalement sur le mode ;
2. Liaison montante : Quand le module de LoRa de liaison montante reçoit/envoie des données. Les flashes du voyant de signalisation une fois. L'état normal est éteint ;
3. Liaison descendante : quand le port d'autobus de mètre de liaison montante reçoit/envoie des données. Les flashes du voyant de signalisation une fois. L'état normal est éteint ;
4. Les terminaux A1, B1, A2 et B2 sont les interfaces RS-485
5. Terminaux A1 et B1 : Port de communication RS-485 de mètre en aval.
6. Terminaux A2 et B2 : placez le port de communication RS-485 localement
